    Токарный станок с ЧПУ с наклонной станиной

    1. Конструкция Токарного станка с ЧПУ с наклонной станиной стабильна.
    2. Станок может обрабатывать валы и детали дисков.
    3. Это может значительно повысить жесткость всей машины.

     Свяжитесь с нами

    Описание продукции



    Горизонтальный токарный станок с ЧПУ с наклонной станиной серии ELT50 — это продукт, разработанный и произведенный в ответ на потребности рынка и развития.

    Недавно разработанная основная конструкция и надежный процесс сборки позволили полностью модернизировать этот станок, обеспечивая высокую жесткость и большую подачу резания.

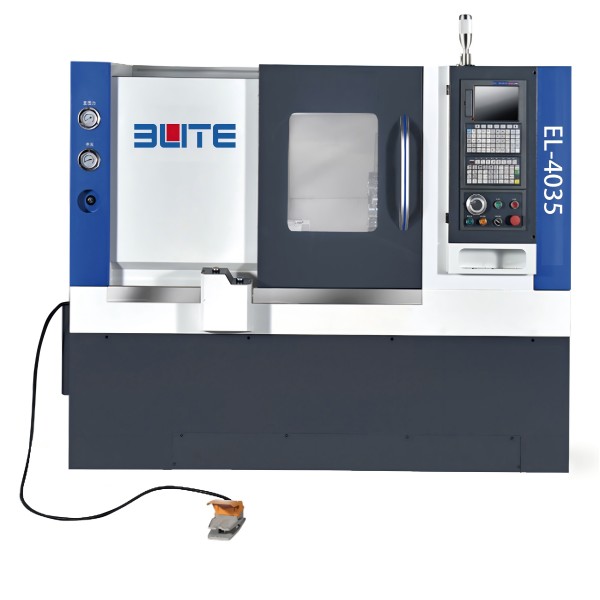

    主图(1)600x600

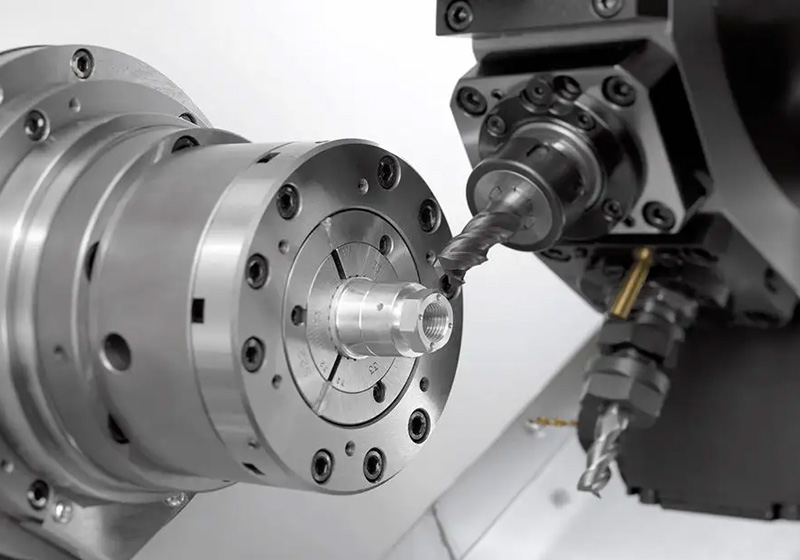

    刀塔车结构

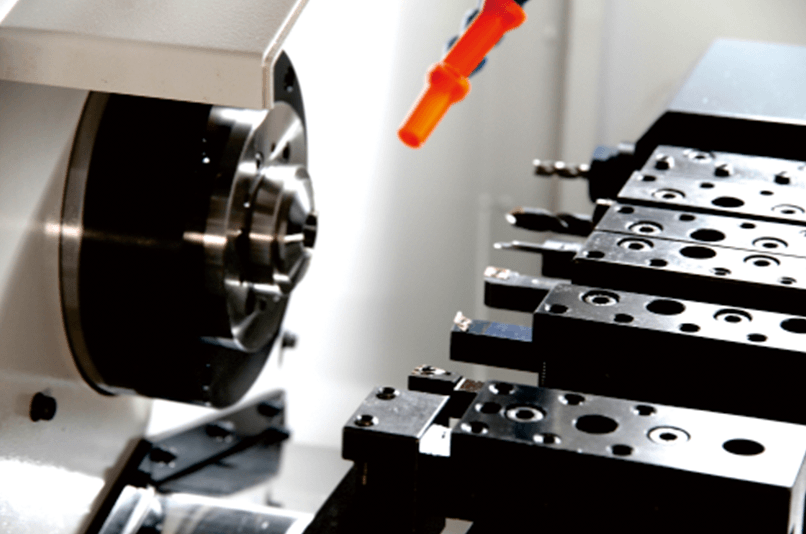

    排刀主轴

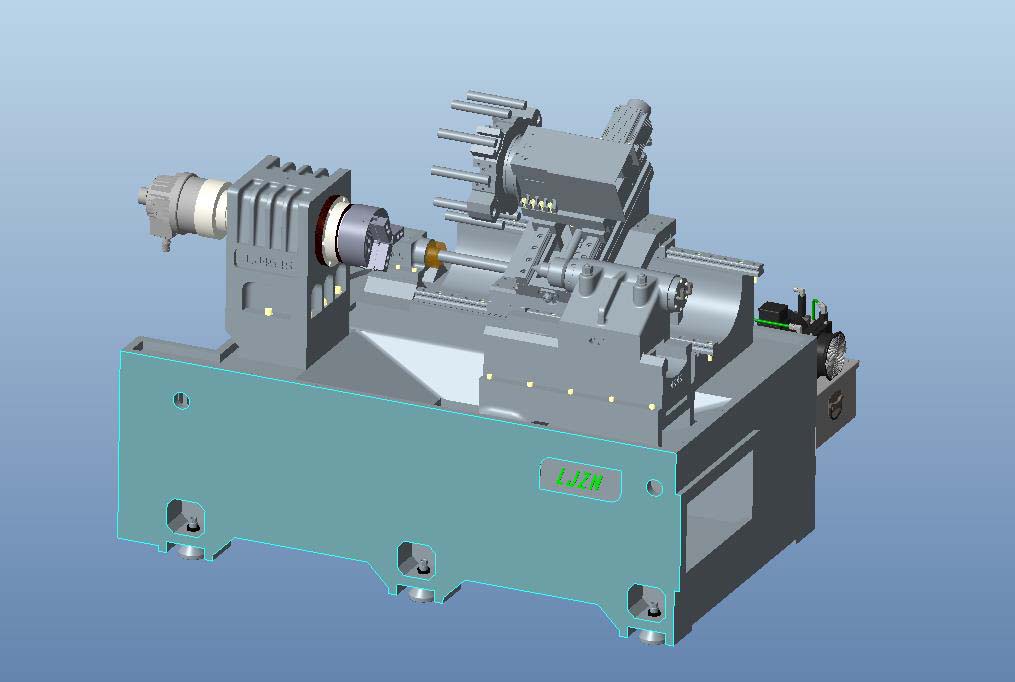

    刀塔主轴图

    Структура, а также надежная точность и стабильность.
    Этот станок может обрабатывать детали вала и диска, точить резьбу, дуги, конусы, внутренние и внешние поверхности вращающихся тел, а также выполнять эффективную, крупномасштабную и высокоточную обработку вращающихся частей тела. Разумное согласование жесткости таких компонентов, как шпиндель, станина и задняя бабка в конструкции, значительно повышает жесткость всего станка и обеспечивает устойчивость при перерезке. Таким образом, точность обработки внешнего круга на этом станке может достигать уровней IT6–IT7. Как универсальный станок, он особенно подходит для эффективной, крупномасштабной и высокоточной обработки вращающихся деталей в таких отраслях, как автомобили, двигатели, подшипники и гидравлические системы.

    Эта серия станков использует встроенную станину с 45° скосом, а материал станины - HT300. Роликовые направляющие и прямоугольные направляющие скольжения являются дополнительными;

    Интегрированный шпиндель втулки, высокая точность, высокая грузоподъемность, сочетание оптимизации высокой скорости, долговечность, винт принимает предварительно натянутую фиксированную конструкцию для устранения изменения точности, вызванного горячими и холодными изменениями, вызванными работой станка.

    Все ключевые закупаемые детали выбираются у всемирно известных брендов, чтобы обеспечить точность и надежность станка.

    Эта серия станков особенно подходит для автомобильной промышленности, электроники, легкой промышленности, машиностроения, аэрокосмической промышленности и других отраслей промышленности и может выполнять эффективную, крупномасштабную, высокоточную обработку вращающихся деталей тела. Подходит для обработки крупных, высокоточных, однородных коротких валов, дисков и других аппаратных средств.

    Model ELG46 ELG46MY ELG4035 ELG4035L ELT450 ELiT5260
    Item Unit
    Spindle Spindle type GB A2-6 A2-6 A2-5 A2-6 A2-6 A2-6
    Spindle through-hole mm 68 68 49 66 65 66
    Maximum throughput bar mm 40 40 52 32 50 52
    Spindle speed RPM 50-4500 50-4500 50-3000 50-4500 50-3000 50-4000
    Main motor power KW 11 11 5.5 7.5 11
    Operational ability Angle of bed inclination ° 30° 30° 30° 30° 30°
    Maximum swing diameter
    on the bed    		 mm 500 500 400 400 520
    Maximum swing diameter
    on the carriage    		 mm 260 260 130 200 280
    Maximum processing length mm 650 650 350 450 600
    Rail form Linear guide Linear guide Linear guide Linear guide Linear guide
    Z-axis travel mm 460 460 450 500 640
    X-axis travel mm 300 300 150 230 265
    Z-axis movement speed m/min 2.5 2.5 2.5 30 25
    X-axis movement speed m/min 2.5 2.5 2.5 30 25
    Z/X-axis positioning accuracy mm 0.01 0.01 0.01 0.008 0.003
    Z/X repeatability mm 0.005 0.005 0.005 0.004 0.003
    Tool Tool holder form Gang tool Gang tool Gang tool Hydraulic scervo
    turret    		 Lifting servo turret
    Cutter cross-section mm Row tool holder Row tool holder Row tool holder 25x25 25x25
    Number of tool positions set 2 2 2 12 12
    Other Tailstock ○ ○ Optional ● ●（Hydraulic）
    cooling ● ● ● ● ●
    Chip conveyor Optional Optional Optional Optional Optional
    Size Weight Dimensions mm 1950x1200x1600 1950x1200x1600 2150x1540x1630 2300x1750x1860 2900x1840x1800
    weight Kg 3200 3200 2300 2800 4200
