Станок представляет собой одинарную колонну с боковым коробом, верстак и его ползунок перемещаются по поперечной направляющей станины (координата X), колонна закреплена на ползуне и перемещается по продольной направляющей станины (Z- Колонна движется вертикально по направляющей (координата направления Y), станина имеет Т-образную компоновку.

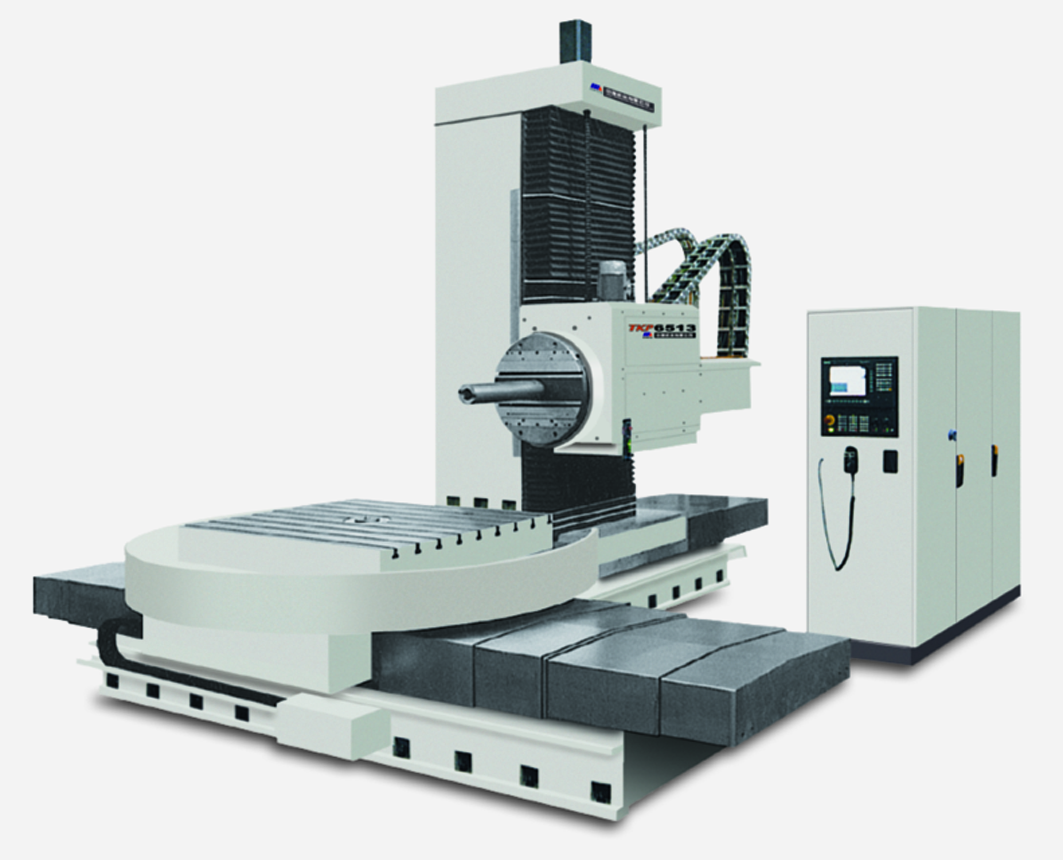

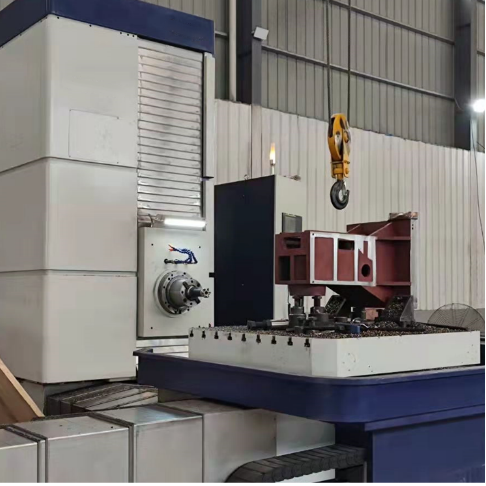

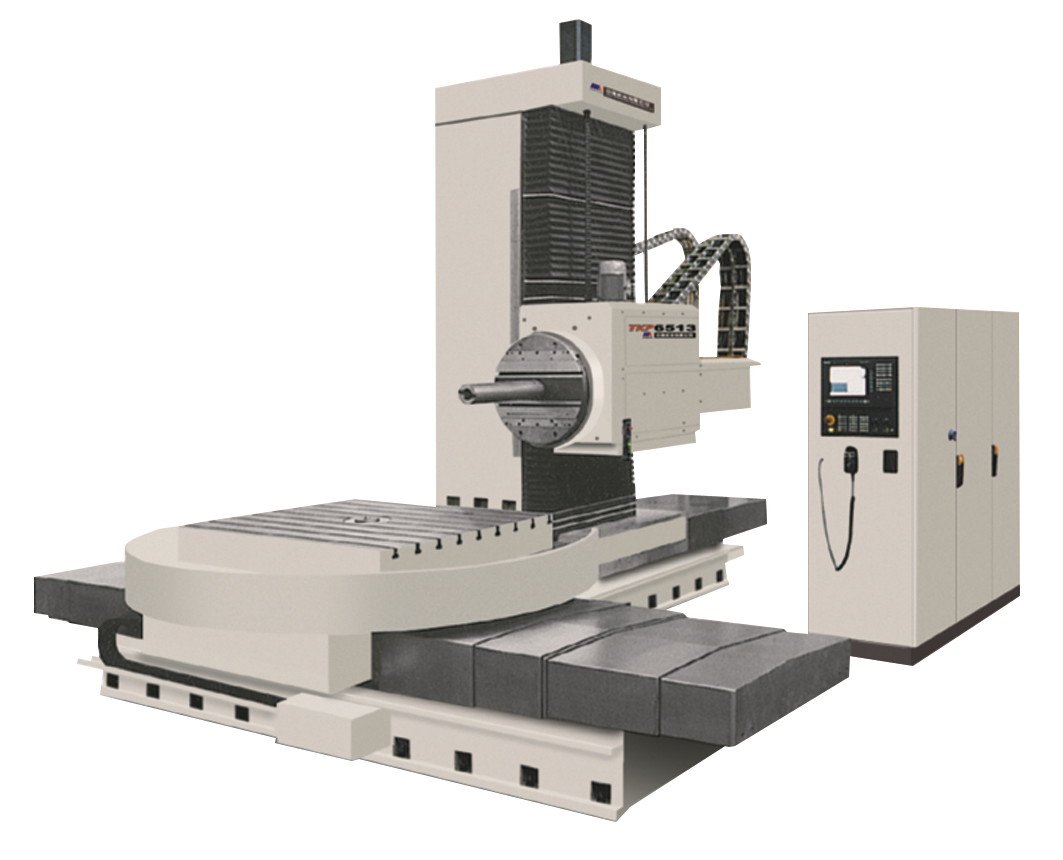

Свяжитесь с намиTK6813
Особенности продукта
1.Т-образное расположение станины, высокая жесткость и множество опор.
2.Полностью закрытый корпус шпинделя
3.Гайка вращается по оси Y (ход более 2000 мм)
4.Двухслойная конструкция колонны
5.Комплексная шлифовка направляющих стоек станины.
6.Вращающаяся кольцевая шестерня имеет большой диаметр.
7.Можно реализовать индексацию на 360 градусов под любым углом.
8.Каждая ось подачи приводится в движение парой высокоточных шариковых винтов с двойными гайками предварительного натяга.
9.Главный редуктор и квадратный плунжер подаются синхронно, что обеспечивает высокую скорость, низкий уровень шума и высокий крутящий момент.
10.Импортированный противовес из стального троса, улучшенная уникальная точка подъема баланса.
11.Квадратный плунжер полностью закрыт со всех сторон и имеет собственный компенсационный механизм.
12.Поворотный рабочий стол представляет собой большой вращающийся подшипник.
13.Поворотный тормоз представляет собой гидравлический стояночный тормоз.
14.Поворотный механизм представляет собой привод с двойной шестерней и механизмом устранения люфта.Механизм устранения люфта может выбирать два двигателя с двойными шестернями или один двигатель с двойными шестернями.
15.Может быть оборудован центральным выпуском воды под высоким давлением.
16.Он может быть оснащен магазином инструментов для реализации функции автоматической смены инструмента, а также может быть оснащен автоматическим зажимом и автоматической индексацией шарнирных соединений.
17.Композитные направляющие, каждая направляющая оснащена разгрузочным устройством, также можно использовать усиленные роликовые линейные направляющие.

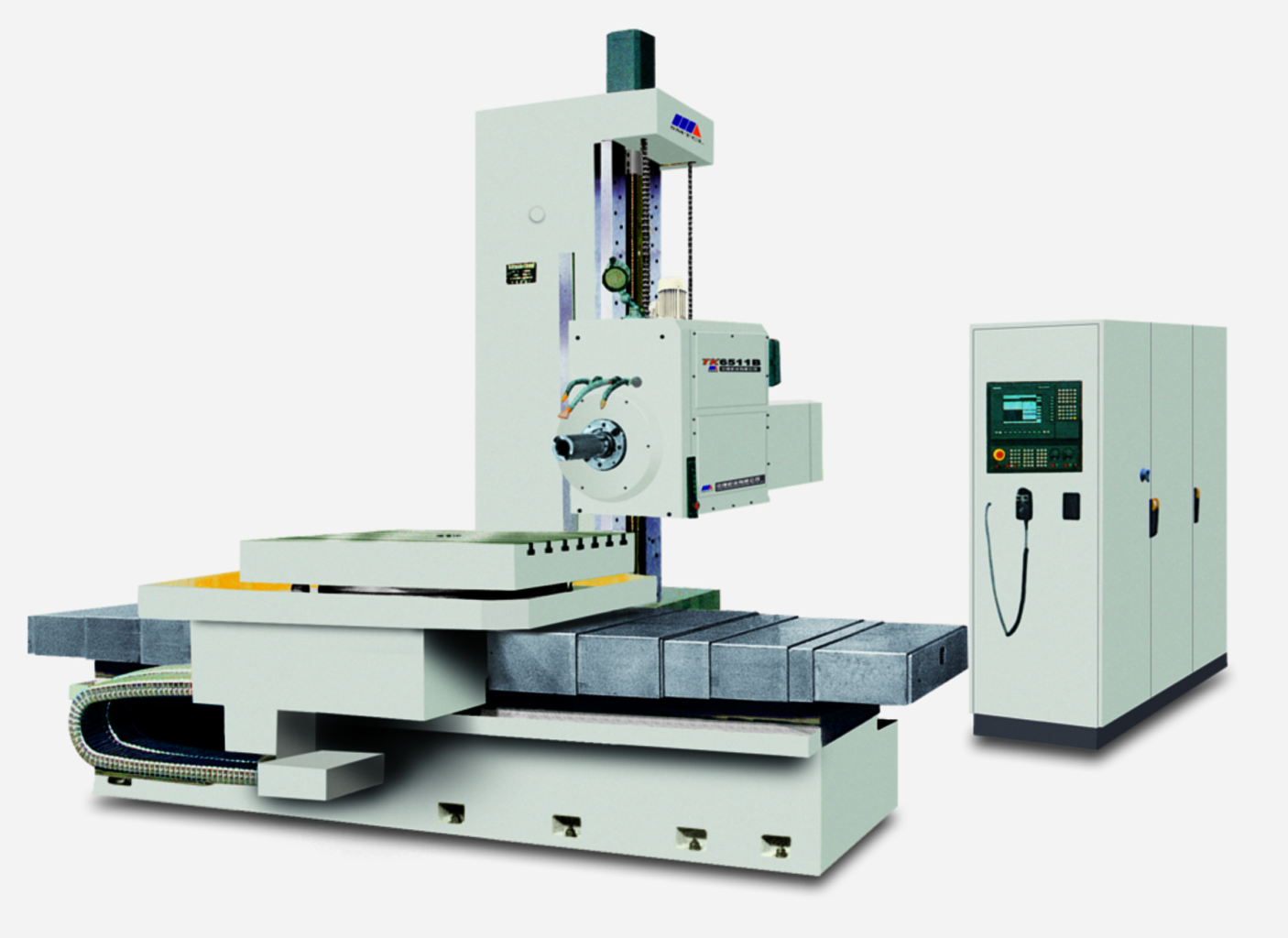

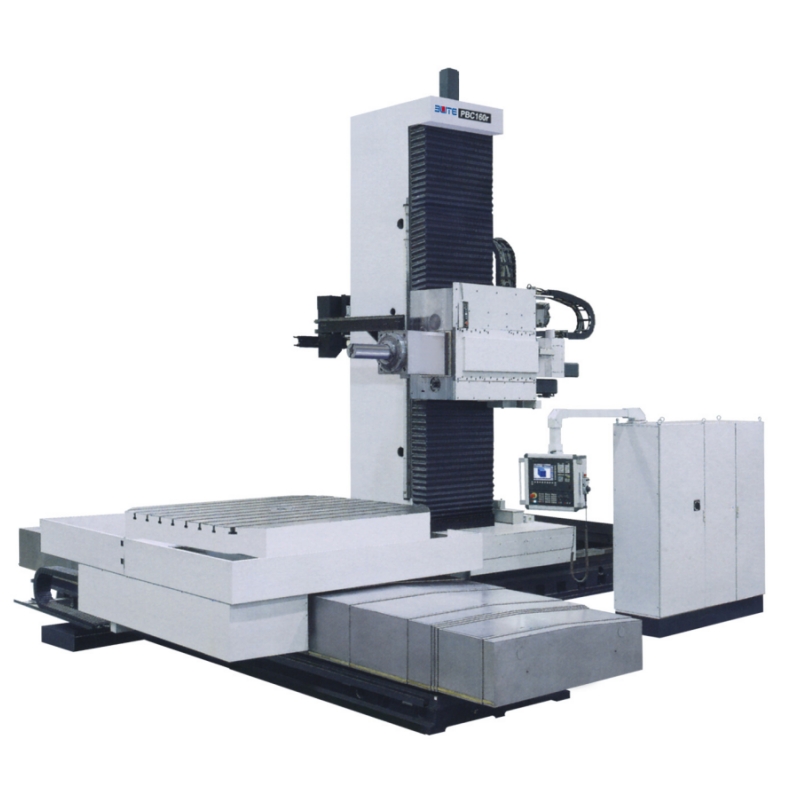

TK6513
1.Серводвигатели переменного тока по осям X и Z непосредственно приводят в движение шариковый винт, приводя в движение ползун, а серводвигатель переменного тока по оси Y непосредственно приводит в движение шариковый винт, приводя в движение шпиндельную коробку для перемещения вверх и вниз. Перемещение шпинделя по оси W приводится в движение серводвигателем, который приводит в движение шариковый винт, приводя шпиндель в возвратно-поступательное движение. Чтобы предотвратить опускание шпиндельной коробки при выключении оси Y, специально используется серводвигатель переменного тока с тормозом;
2.Главный вал и винтовая опора оснащены импортными подшипниками.
3.Балансировка коробки шпинделя станка имеет балансировку веса.
4.Движение шпинделя станка приводится в движение двигателем переменного тока. Скорость передачи разделена на высшую и низшую передачи. Материал шпинделя: 38CrMoAlA. Шпиндельная коробка оснащена специальным масляным радиатором для охлаждения шестерен и трансмиссионных валов внутри шпиндельной коробки, уменьшения термической деформации шпинделя и повышения точности обработки станка.
5.Вращение верстака замедляется серводвигателем через зубчатый ремень и червячную передачу, а затем пара маленьких шестерен приводит в движение большую коронную шестерню.Зазоры вперед и назад реализуются двойными червяками.
6.Координаты X, Y и Z соответствуют встроенным стальным направляющим. После закалки и окончательной обработки твердость может достигать HRC60±2. Передняя сторона и пластиковая пластина из ПТФЭ образуют пару направляющих, а боковые элементы качения направляют ее. имеет высокую точность, низкое трение и хорошее поддержание точности; B Вращающаяся круглая направляющая для рабочего места использует пару направляющих из чугуна и ПТФЭ, оснащенную импортным разгрузочным упорным подшипником, и использует двойной червячный механизм для устранения зазоров, обеспечивая плавное движение и высокая точность позиционирования.
7.Направляющие станины станины (направления X и Z) защищены антикоррозийными металлическими телескопическими защитными крышками, а направляющие колонны (направление Y) защищены броней, которая не только защищает направляющие, но и увеличивает срок службы. срок службы станка.
8.Основные части станка (станина, колонна, суппорт и т. д.) изготовлены из высококачественного чугуна и смоляного песка, достаточно армированы и обработаны старением, чтобы обеспечить высокую прочность, хорошую стабильность и хорошую ударопрочность. поглощение.
| проект | единица | ТК6813/TH6813 | ТХС6813 | ТК6816 | ТК6816/TH6816 | |
| Диаметр расточного шпинделя | мм | 130 | 130 | 160 | 160 | |
| Скорость вращения шпинделя | об/мин | 2~1500 | 2~3000 | 2~1500 | 2~1500 | |
| Мощность двигателя шпинделя | ш | 31 | 31 | 51 | 51 | |
| Квадратная секция плунжера | мм | 420X460 | 420X460/480X520 | |||
| Размер верстака (ширина × длина) | мм | 1000×1250, 1250×1400, 1400×1600, 1600×1800, 1800×2000, 2000×2500, 2500×3000(Может быть подготовлено в соответствии с потребностями пользователя) | 1800×2000, 2000×2500, 2500×3000(Может быть подготовлено в соответствии с потребностями пользователя) | |||
| Максимальная несущая способность верстака | кг | 8000, 10000, 20000, 40000 | 10000, 20000, 40000, 60000 | |||
| Горизонтальное перемещение рабочего стола (X) | мм | 2000~4500 | 2000~5000 | |||
| Вертикальное перемещение шпиндельной коробки (Y) | мм | 1800~3000 | 2000~4000 | |||
| Вертикальный ход колонны (W) | мм | 1500 | 1500 | |||
| Осевое перемещение шпинделя (Z) | мм | 800 | 800 | 900 | 900 | |
| Ход плунжера (V) | мм | 800 | 800 | 900 | 900 | |
| Может быть оснащензаголовок | Инструментальный магазин, автоматическая смена инструмента. | В соответствии с потребностями пользователя | В соответствии с потребностями пользователя | |||
| Центральный выпуск воды высокого давления | МПа | 3.5 | 3.5 | |||
| Обычная головка для аксессуаров | Фрезерная головка под прямым углом, универсальная фрезерная головка, удлиненная фрезерная головка под прямым углом,Удлинительная головка, плоский вращающийся диск | Фрезерная головка под прямым углом, универсальная фрезерная головка, удлиненная фрезерная головка под прямым углом, удлинительная головка, плоский вращающийся диск | ||||
| Полностью автоматическая фрезерная головка, автомат.ползти | Угловая фрезерная головка (полностью автоматическая индексация), универсальная фрезерная головка (полуавтоматическое индексирование) Удлиненная фрезерная головка под прямым углом (автоматический захват), удлинительная головка(Автоматический захват) | Угловая фрезерная головка (полностью автоматическая индексация), универсальная фрезерная головка (полуавтоматическое индексирование) Удлиненная фрезерная головка под прямым углом (автоматический захват), удлинительная головка(Автоматический захват) | ||||
| Плоский вращающийся диск с ЧПУ | мм | Φ630 | Φ800 | |||
| проект | единица | ТК6511 | ТК6513 | ТК6516 | |
| Диаметр расточного шпинделя | мм | 110 | 130 | 160 | |
| Скорость вращения шпинделя | об/мин | 2~1500 | 2~1500 | 2~1500 | |
| Мощность двигателя шпинделя | ш | 22 | 31 | 51 | |
| Квадратная секция плунжера | мм | ||||
| Размер верстака (ширина × длина) | мм | 1000×1250、 1250×1400、 1400×1600 1600×1800 (Может быть настроен в соответствии с потребностями пользователясистема) |
1400×1600, 1600×1800, 1800×2000, 2000×2000, 2000×2500 (Может быть подготовлено в соответствии с потребностями пользователя) |
1800×2000, 2000×2000, 2000×2500, 2500×2500 |
|
| Максимальная несущая способность верстака | кг | 8000, 10000,20000 | 10000, 20000, 40000 | 10000, 20000, 40000, 60000 |
|
| Горизонтальное перемещение рабочего стола (X) | мм | 2000~4500 | 2000~5000 | ||
| Вертикальное перемещение шпиндельной коробки (Y) | мм | 1800~3000 | 2000～4000 | ||
| Вертикальный ход колонны (W) | мм | 1500 | 1500 | ||
| Осевое перемещение шпинделя (Z) | мм | 600 | 800 | 900 | |
| Ход плунжера (V) | мм | ||||
| Может быть оснащензаголовок | Инструментальный магазин, автоматическая смена инструмента. | В соответствии с потребностями пользователя | В соответствии с потребностями пользователя | ||
| Центральный выпуск воды высокого давления | МПа | 3 | 3 | ||
| Обычная головка для аксессуаров | Удлиненная фрезерная головка под прямым углом | Удлиненная фрезерная головка под прямым углом | |||
| Полностью автоматическая фрезерная головка, автомат.ползти | |||||
| Плоский вращающийся диск с ЧПУ | мм | ||||
| Расширение станков | Модель может быть оснащена фиксированным плоским вращающимся диском.При оснащении фиксированным плоским вращающимся диском установка других навесных головок невозможна. | ||||
