1. Расточной станок имеет различные методы обработки.
2. Расточной станок может подвергаться специальной обработке.
3. Расточной станок позволяет обрабатывать самые разные детали.
Внедрение продукции:
Расточный станок — это широко используемый станок, в основном используемый для обработки точных отверстий и деталей, требующих точных расстояний между отверстиями. В частности, расточные станки могут обрабатывать следующие виды заготовок:
Детали коробки: такие как коробки шпинделей станков, коробки передач и т. д.
Обработка отверстий: расточный станок использует расточный инструмент для обработки отверстий, которые были отлиты или просверлены в заготовке.
Прочие поверхности обработки: Помимо обработки отверстий расточные станки могут заниматься также обработкой поверхностей, связанной с обработкой отверстий.
Отверстия с высокой точностью формы, размера и расстояния между отверстиями: например, координатно-расточные станки, которые могут обрабатывать отверстия с высокими требованиями к точности формы, размера и расстояния между отверстиями.
Обработка резьбы: расточные станки можно использовать для обработки резьбы на внешнем круге и торцевой поверхности.
Другие методы обработки: Используя различные инструменты и приспособления, расточные станки могут выполнять сверление, фрезерование, резку и другую обработку.
Крупные детали: расточные станки могут растачивать отверстия или системы отверстий в деталях большого и среднего размера.
Специальная обработка: на горизонтально-расточном станке специальная расточная обработка больших отверстий, больших торцов, канавок, резьб и т. д. может выполняться с помощью плоских вращающихся дисков и других принадлежностей станка.
Таблица параметров:

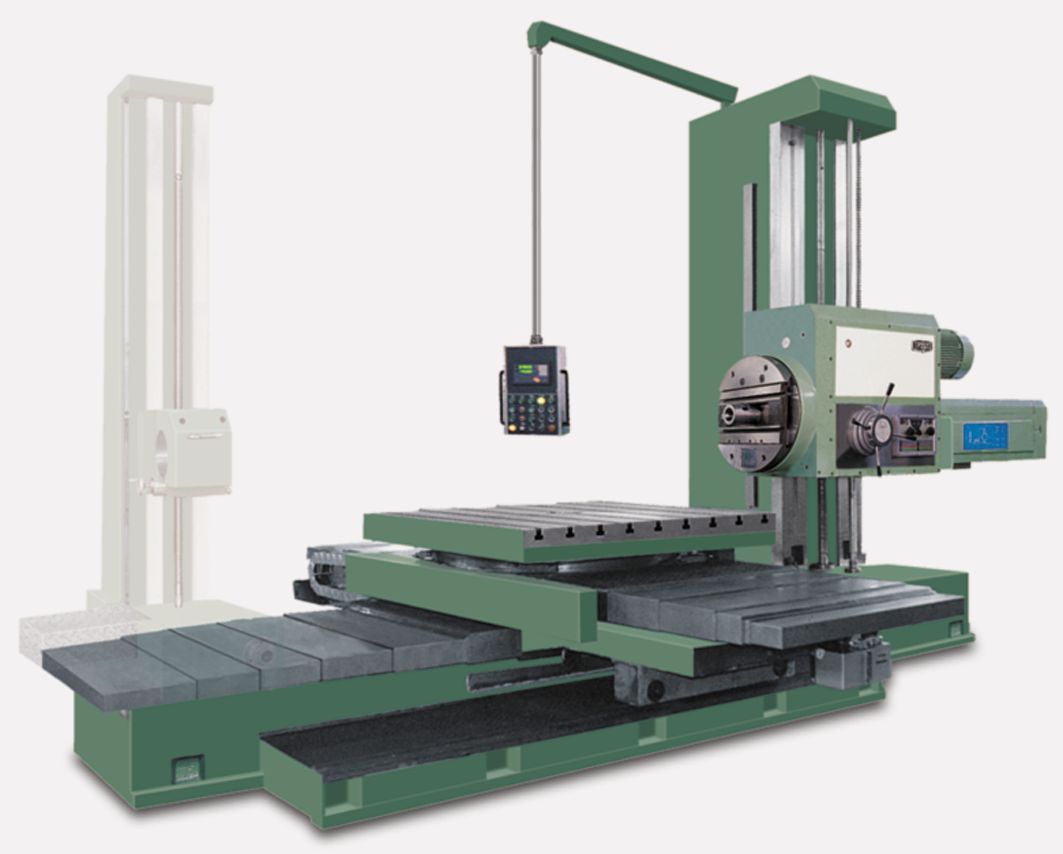

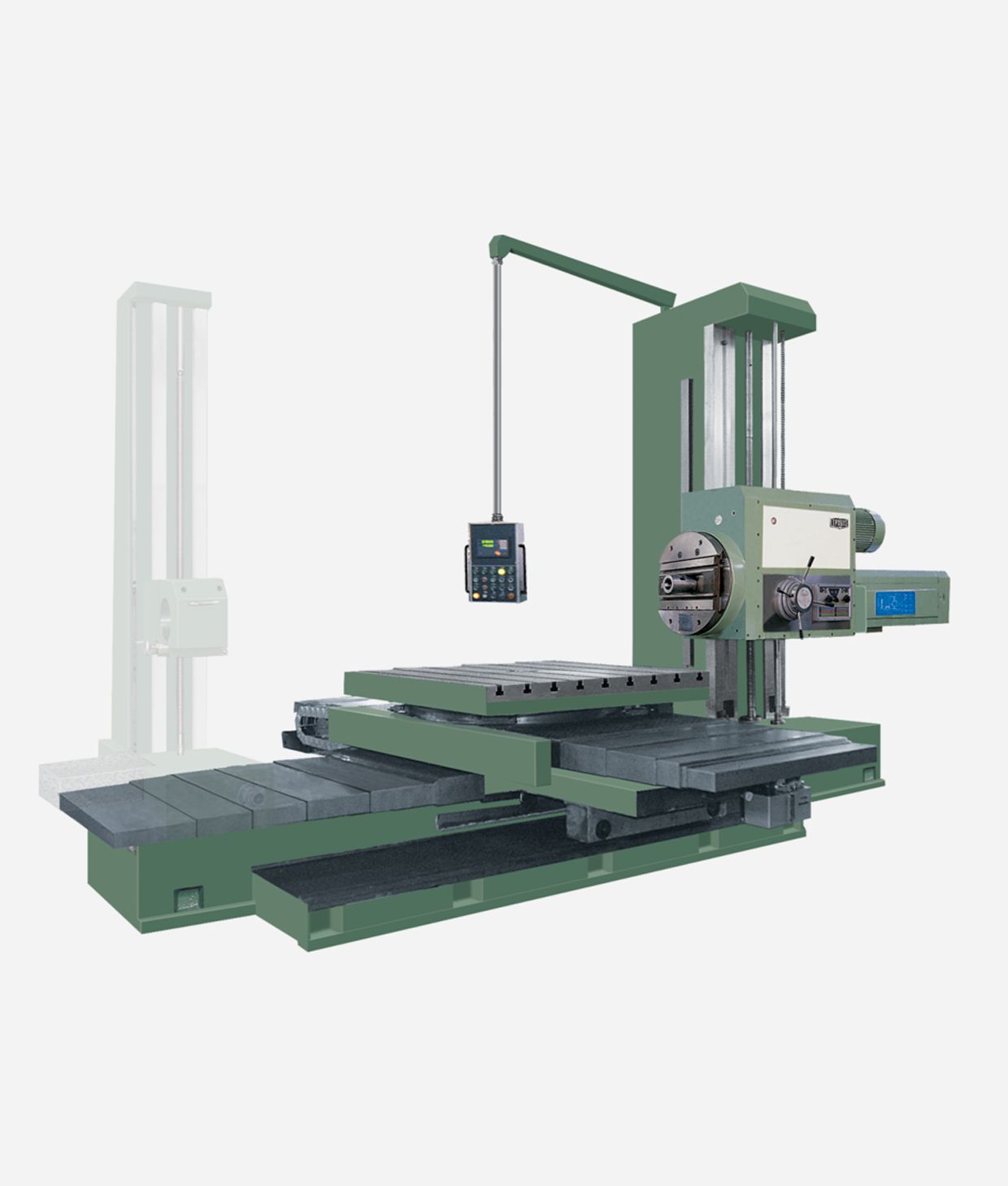

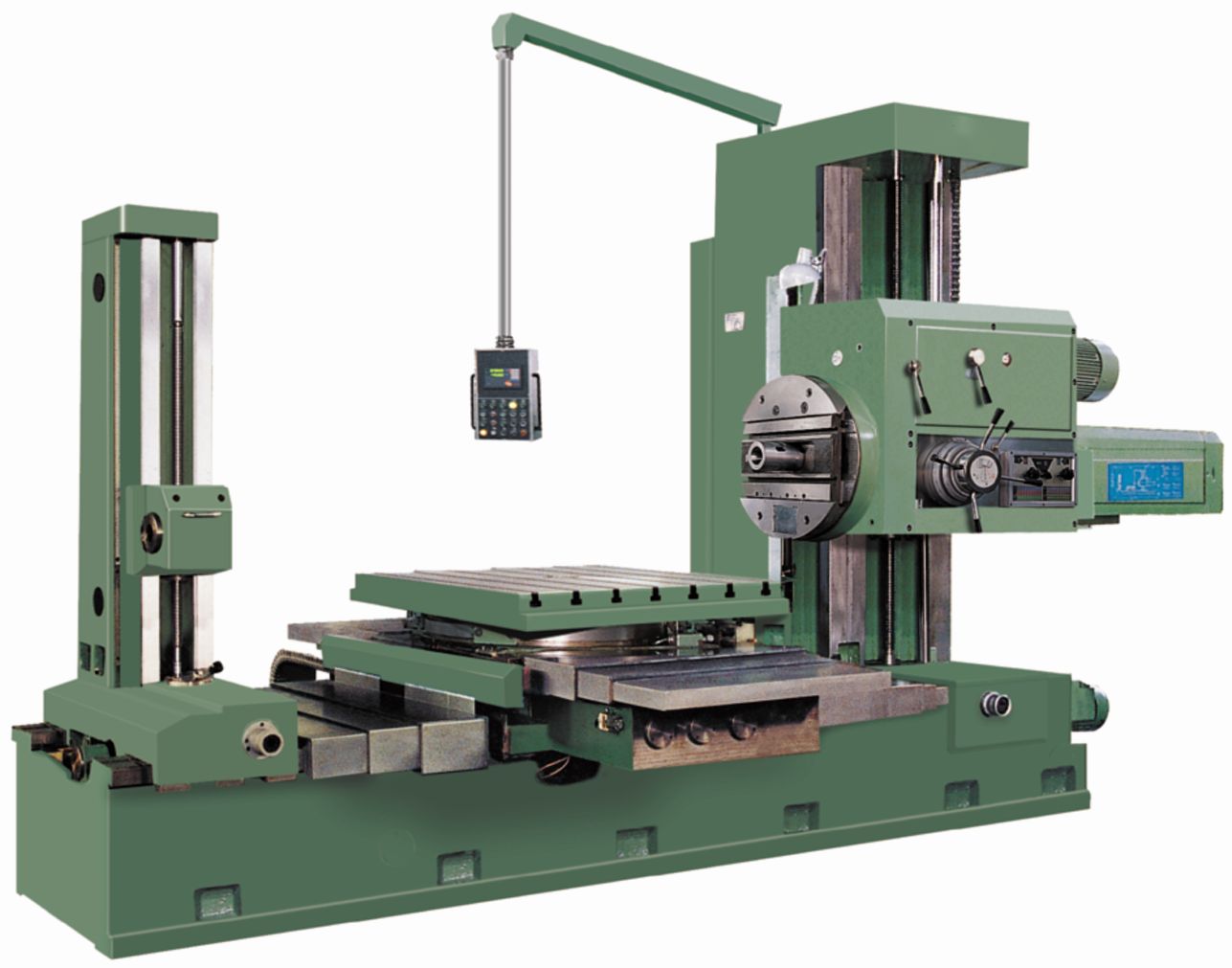

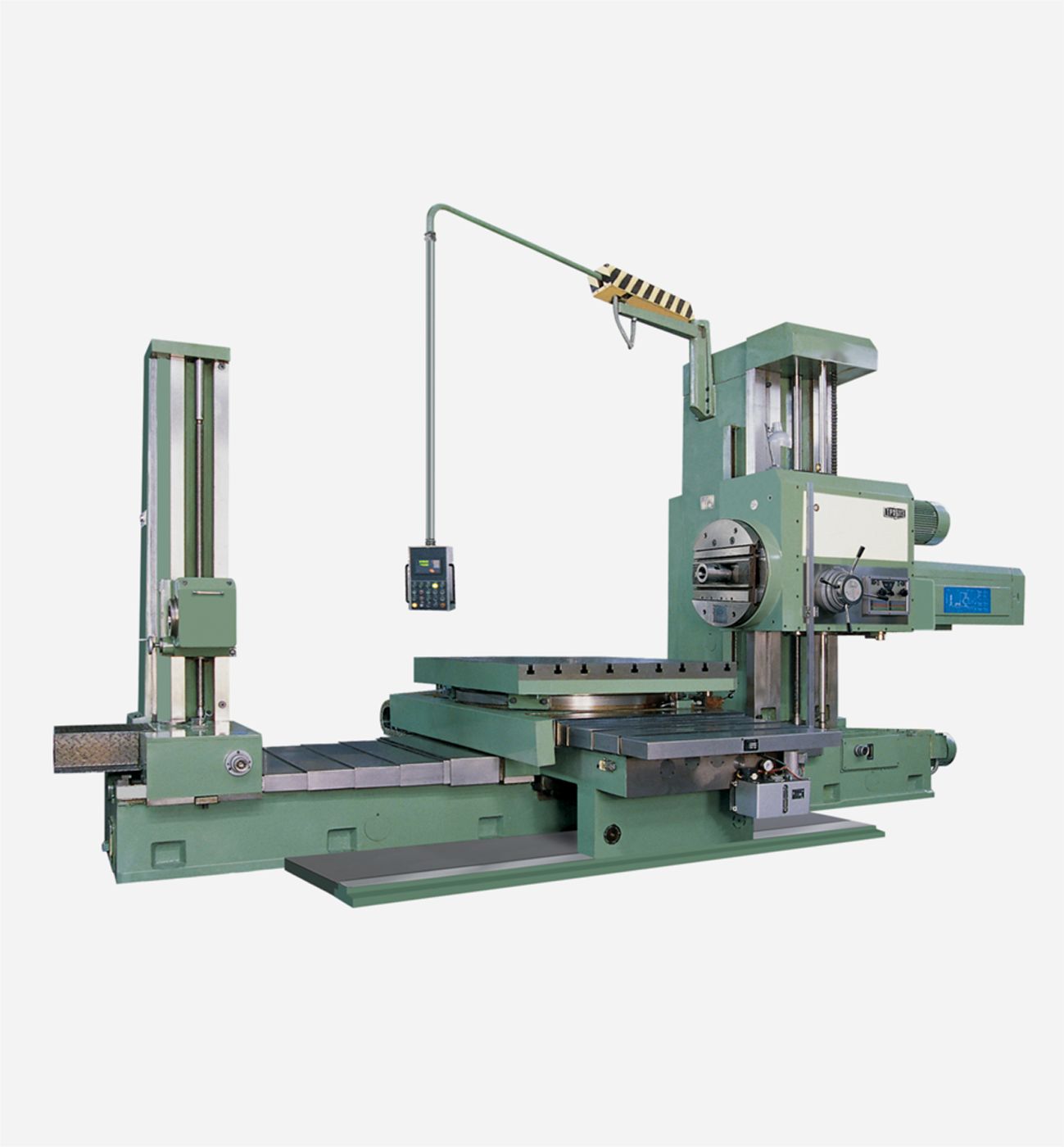

| Проекты | единица | TPX6111B | TPX6111B/2 | TPX6111B/3 | TPX6113 | TPX6113/2 |
| Диаметр шпинделя | мм | Φ110 | φ130 | |||
| конусность шпинделя | – | Морзе 6 | Метрическая система 80 | |||
| Максимальный крутящий момент шпинделя | Нм | 1225 | 3136 | |||
| максимальная тяга шпинделя | N | 12250 | 31360 | |||
| шаг скорости шпинделя | ступенька | 22 | 24 | |||
| Диапазон оборотов шпинделя | об/мин | 8-1000 | 4-800 | |||
| Мощность главного электродвигателя | кВт | 7.5 | 15 | |||
| максимальное значениеторцевой крутящий момент | Нм | 1960 | 4900 | |||
| диаметр торца | мм | Φ600 | Φ750 | |||
| диапазон торцевых скоростей | об/мин | 4-200 | 2.5-125 | |||
| шаг торцевой скорости | – | 18 | 18 | |||
| Размер таблицы (ДхШ) | мм | 1100×960 | 1100×960 | 1250×1100 | 1600×1400 | 1800×1600 |
| максимальная нагрузка на таблицу | кг | 2500 | 3000 | 3000 | ||
| Размер Т-образной канавки | мм | 22 | 28 | |||
| Количество Т-образных канавок | – | 7 | 9 | 11 | ||
| Ход оси X/Y/Z/W | мм | 900/900/ 1400/600 |
1250/900/ 1400/600 |
1600/1200/ 1400/600 |
1600/1400/ 2000/900 |
2000/1800/ 2000/900 |
| U-ход оси(ход ползунка к головке) | мм | 180 | 250 | |||
| Угол поворота оси B | ° | 360 | 360 | |||
| Расстояние от центра шпинделя до поверхности стола | мм | 0-900 | 0-1400 | 0-1800 | ||
| высокая скорость | Мм/мин. | X/Y/Z/Ширина: 2500 | X/Y/Z/Ширина: 2500 | |||
| Диапазон подачи оси X/Y/Z/W для каждого вращения шпинделя | мм/скорость вращения | 0.04-6/0.01-1.88 | 0.05-8/0.01-2 | |||
| Точность показаний DRO оси X/Y/Z(Необязательный) | мм | 0.005 | 0.005 | |||
| B-Точность отсчёта DRO вала(Необязательный) | – | 0.001 | 0.001 | |||
| Размеры машины (длина х ширина х высота) | мм | 4910×2454×2750 | 4930×2870×2750 | 5028x3359x3079 | 6995×3647×3442 | 7030×4665×3800 |
| Масса машины | кг | 11500 | 13000 | 14000 | 24000 | 28000 |
