1. Все чугунные детали портального обрабатывающего центра оптимизированы с использованием 3D-проектирования и анализа конечных состояний.
2. Портальный процессинговый центр обладает высокой надежностью.
3. Портальный процессинговый центр имеет очень строгую конструкцию.
Все аспекты спроса и предложения：
Модульная конструкция штосселя и несколько модификаций шп и н д е л я ( о с ь Z с д о п о л н и т е л ь н о й п р я м о у г о л ь н о й направляющей повышенной жесткости) позволяют выполнять резку в самых разных режимах.
Все конструктивные компоненты из чугуна оптимизированы с помощью трехмерного проектирования и анализа методом конечных.
Поворотный блок управления：
Поворотная панель управления седловидной формы и переносной блок управления ручным колесом обеспечивают удобство для оператора станка во время работы, а ножной переключатель позволяет быстро зажимать или ослаблять инструмент на шпиндельной головке.

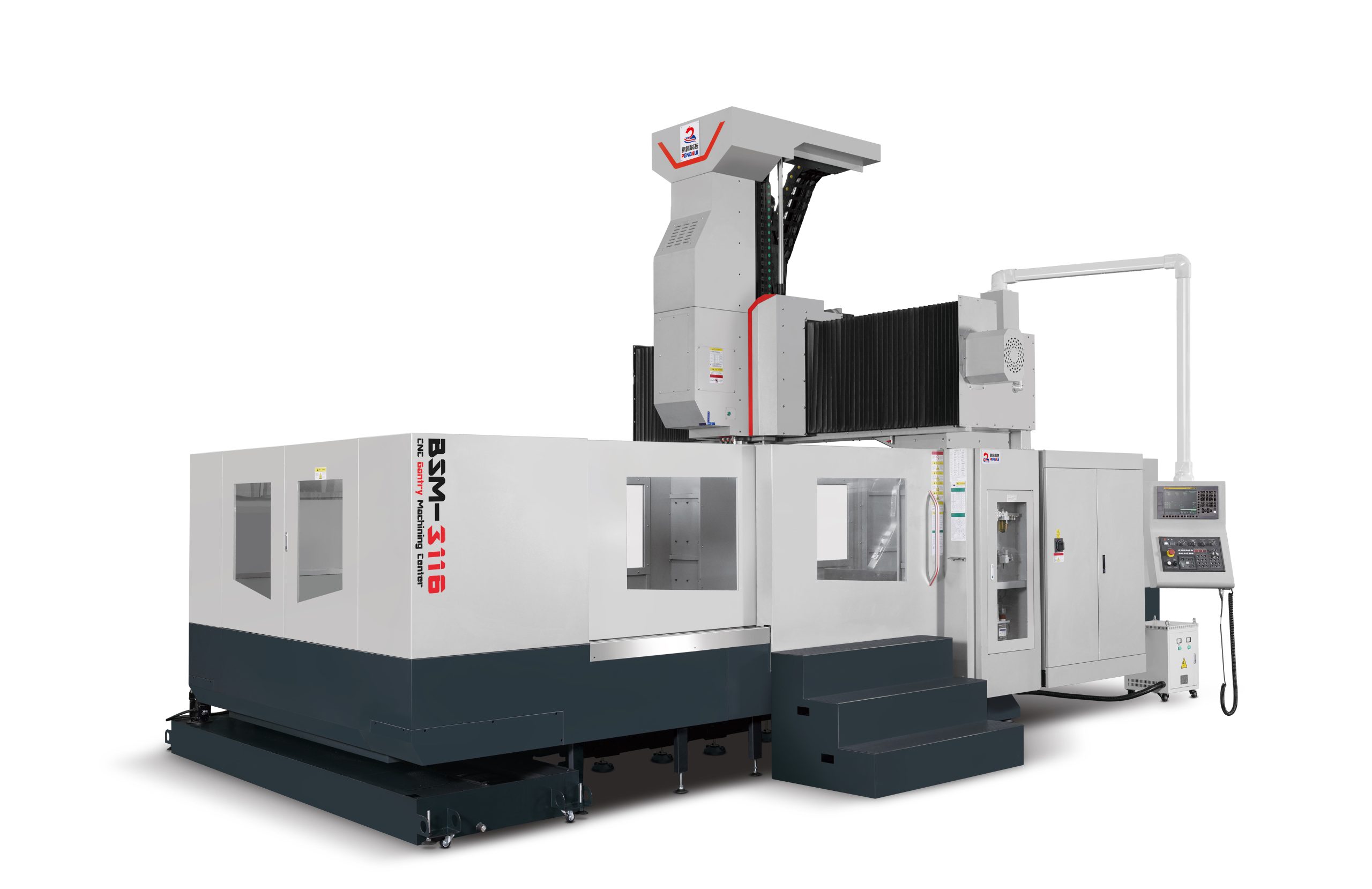

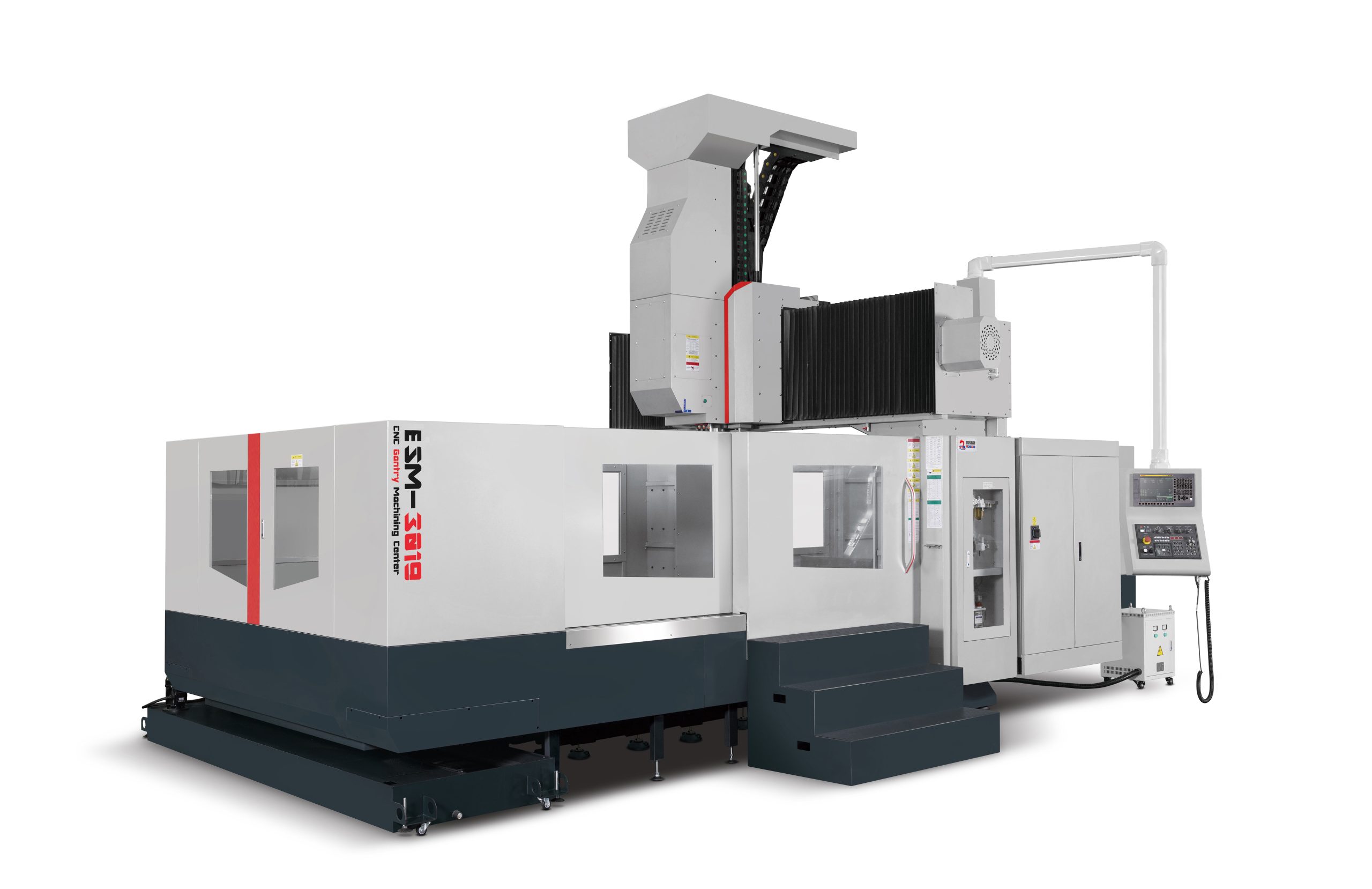

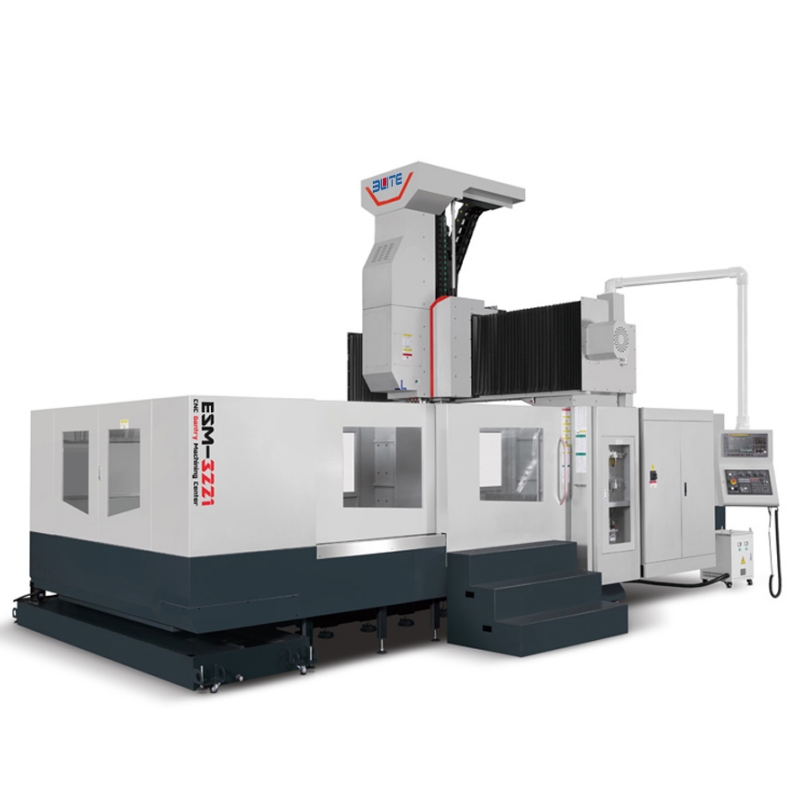

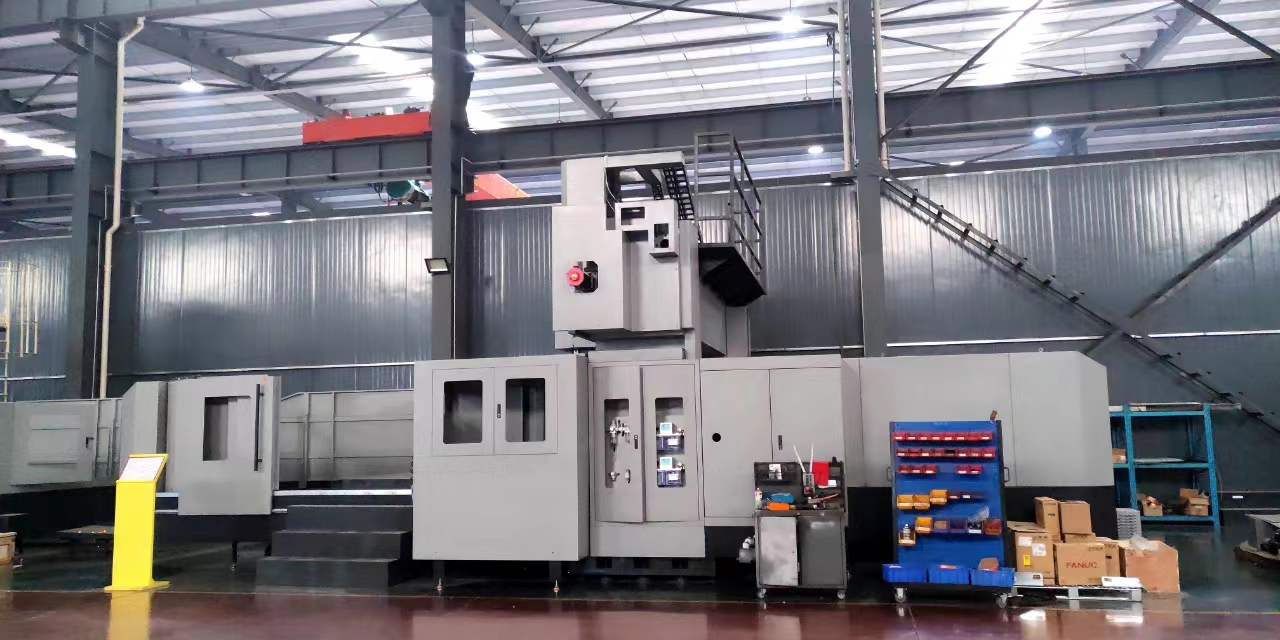

Наши модели продукции:
Максимальная надежность：
Корпус станка имеет массивную коробчатую конструкцию из треугольных ребристых пластин с удлиненными линейными рельсовыми направляющими, что обеспечивает прочную основу для перемещения инструмента.
Балка имеет большое поперечное сечение с насечками сзади и внутренней ребристой пластиной с наклонным натяжением и тремя рельсовыми направляющими, которые расположены ступенчато и с малым моментом опрокидывания, что гарантирует высокую производительность станка во время резки.
Колонна выполнена в виде «елочки», имеет большое поперечное сечение и оснащена вспомогательной ребристой пластиной с крестовиной, которая эффективно удерживает инструмент от наклона вперед и обеспечивает стабильность обработки.
Хомут состоит из трех верхних и трех нижних ползунов с усилительной направляющей пластиной, установленной перед ним и образующей полностью закрытую сдвоенную конструкцию прямоугольной формы со стабильной структурой и малой деформацией, что обеспечивает надежную опору при особо тяжелой резке по оси Z.
Штоссель имеет оптимизированное прямоугольное поперечное сечение, отличается высокой термостойкостью и оснащается четырьмя линейными рельсовыми направляющими со шпинделем, расположенным на центральной линии, что позволяет добиться большого усилия во время резки при малой вибрационной деформации.
Параметры продукта:
| ЭлементМодель | 3223R4 | 3223/3223A | 3225R4 | 3225/3225A | 3227R4 | 3227/3227A |
| Рельсовые направляющие | З линейных направляющих | З линейных рельса 2 линейных рельса и жесткий рельс | З линейных направляющих | З линейных рельса 2 линейных рельса и жесткий рельс | З линейных направляющих | З линейных рельса 2 линейных рельса и жесткий рельс |
| Характеристики линейного рельса X | 2-55 | 2-55 | 2-55 | 2-55 | 2-55 | 2-55 |
| Характеристики линейного рельса Y | 3-55 | 3-55 | 3-55 | 3-55 | 3-55 | 3-55 |
| Характеристики линейного рельса X/жесткого рельса |
4-55(линейный рельс с квадратным шосселем |
4-55/жесткий рельс 150 | 4-55(линейный рельс с квадратным шосселем |
4-55/жесткий рельс 150 | 4-55(линейный рельс с квадратным шосселем |
4-55/жесткий рельс 150 |
| Характеристики винта X | Ø80mm-20 | Ø80mm-20 | Ø80mm-20 | ø80mm-20 | ∅80mm-20 | ∅80mm-20 |
| Характеристики винта Y | Ø63mm-16 | Ø63mm-16 | 063mm-16 | ∅63mm-16 | ∅63mm-16 | ∅63mm-16 |
| Характеристики винта Z | Ø50mm-16 | 050mm-16 | Ø50mm-16 | ∅50mm-16 | ∅50mm-16 | ∅50mm-16 |
| Режим привода шпинделя | Прямой зубчатый привод | Ремень безопасности | Прямой зубчатый привод | Ремень безопасности | Прямой зубчатый привод | Ремень безопасности |
| Перемещение по оси Х/Y/Z | 3200/27 00/1100 |
3200/27 00/1100 |
3200/27 00/1100 |
3200/27 00/1100 |
3200/32 00/1100 |
3200/3200/1100 |
| Расстояние от торца шпинделя до поверхности стола | 250-1350 | 240-1340 | 250-1350 | 240-1340 | 250-1350 | 240-1340 |
| Ширина дверцы | 2380 | 2380 | 2580 | 2580 | 2780 | 2780 |
| Поверхность стола (длина х ширина) | 3000*2000 | 3000*2000 | 3000*2000 | 3000*2000 | 3000*2000 | 3000*2000 |
| Максимальная грузоподъемность стола | 15000 | 15000 | 15000 | 15000 | 15000 | 15000 |
| Т-образные пазы (№ x Ш x П) | 9*22*200 | 9*22*200 | 9*22*200 | 9*22*200 | 9*22*200 | 9*22*200 |
| Конусность шпинделя | BT50-Ø190 | BT50-Ø190 | BT50-Ø190 | BT50-∅190 | BT50-∅190 | BT50-∅190 |
| Частота вращения шпинделя | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 |
| Быстрое перемещение по Х/Y/Z | 15/15/12 | 15/15/12 15/15/10 |
15/15/12 | 15/15/12 15/15/10 |
15/15/12 | 15/15/12 15/15/10 |
| Максимальная скорость подачи резца | 8000 | 8000 | 8000 | 8000 | 8000 | 8000 |
| Инструментальный магазин (дополнительно) |
Тип диска 24т/тип цепи 40т | Тип диска 24т/тип цепи 40т | Тип диска 24т/тип цепи 40т | Тип диска 24т/тип цепи 40т | Тип диска 24т/тип цепи 40т | Тип диска 24т/тип цепи 40т |
| Максимальный диаметр длина инструмента |
110/300 | 110/300 | 110/300 | 110/300 | 110/300 | 110/300 |
| Максимальный вес инструмента | 15 | 15 | 15 | 15 | 15 | 15 |
| Точность позиционирования (VDI3441)mm Воспроизводимость (VDI3441) |
P≤0.025 | P≤0.025 | P≤0.025 | P≤0.025 | P≤0.025 | P≤0.025 |
| Воспроизводимость (VDI3441) | P≤0.02 | P≤0.02 | P≤0.02 | P≤0.02 | P≤0.02 | P≤0.02 |
| Система ЧПУ | FANUC0i-MFPLUS FANUCOi-MFPLUS |
FANUC0i-MFPLUS FANUCOi-MFPLUS |
FANUC0i-MFPLUS FANUCOi-MFPLUS |
FANUC0i-MFPLUS FANUCOi-MFPLUS |
FANUC0i-MFPLUS FANUCOi-MFPLUS |
FANUC0i-MFPLUS FANUCOi-MFPLUS |
| Мощность двигателя шпинделя | 22/26(140/166/223NM) | 22/26(140/166/223NM) | 22/26(140/166/223NM) | 22/26(140/166/223NM) | 22/26(140/166/223NM) | 22/26(140/166/223NM) |
| Мощность 3-осевого двигателя | 6/7/6 | 6/7/6 | 6/7/6 | 6/7/6 | 6/7/6 | 6/7/6 |
| Источник питания | 50 | 50 | 50 | 50 | 50 | 50 |
| Масса нетто станка | 36000 | 36000 | 37000 | 37000 | 38000 | 38000 |
| станка (Д х Ш х В) | 9200*5600*5800 | 9200*5600*5800 | 9200*5600*5800 | 9200*5600*5800 | 9200*5600*5800 | 9200*5600*5800 |
