1. Вертикальный обрабатывающий центр имеет отличные экономические показатели.
2. Вертикальный обрабатывающий центр подходит для точной и высококачественной обработки заготовок.
3. Вертикальный обрабатывающий центр позволяет сократить производственный цикл.
Стандартная конфигурация
·Система ЧПУ: FANUC Oi MF GSK KND
·Инструментальный магазин дискового типа.
·система охлаждения
·Пневматическая система
·Система освещения
·Система очистки конических отверстий шпинделя
·Автоматическая система смазки
·Полная охрана помещения
· Трехцветная сигнальная лампа
·Тепло-холодообменник
· Штамповка чипсов
Необязательный
·кондиционер
·Четвертый поворотный стол оси
·Выпуск воды из центра шпинделя
· Удаление стружки

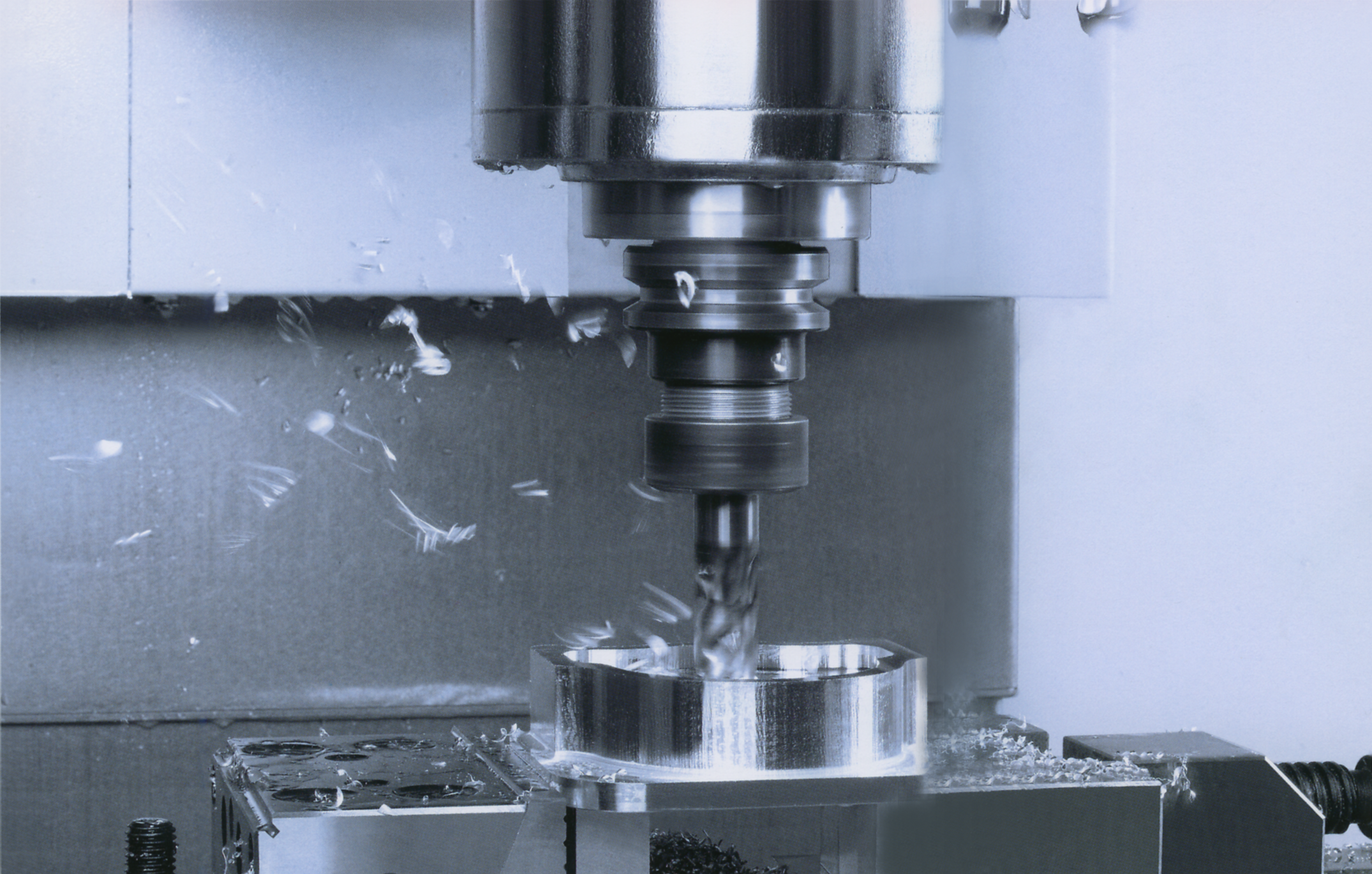

Эта серия вертикальных обрабатывающих центров VMC представляет собой обрабатывающий станок с ЧПУ с трехкоординатной связью и отличными экономическими характеристиками.Он может выполнять сверление, развертывание, зенковку, нарезание резьбы, фрезерование, растачивание и другую обработку.Он подходит для точной и обработки детали с высокими требованиями к производительности могут полностью исключить некоторые специальные приспособления и процессы маркировки, что значительно снижает трудоемкость рабочих. Этот станок подходит для сверления и сверления пластин малого и среднего размера, пластин, гильз, корпусов клапанов, кулачков и других деталей с высокой точностью расстояния между отверстиями в таких отраслях, как автомобили, мотоциклы, аэрокосмическая, военная промышленность, приборы, счетчики, электроника. , формы и т. д. Программируется обработка фрезерования, растачивания, нарезания резьбы и т. д., что сокращает производственный цикл и позволяет пользователям получать хорошие экономические выгоды.
Станки серии VMC оснащены полной защитой, которая эффективно предотвращает разбрызгивание смазочно-охлаждающей жидкости и стружки, имеют красивый и благородный внешний вид.Оснащены полным набором шпинделей, произведенных известной профессиональной компанией на Тайване. который имеет хорошую производительность, сильную силу протяжки и срок службы.
Что касается точности обработки, каждая машина была проверена лазерным методом, затем обработана с помощью испытательных образцов национального стандарта и, наконец, обработана в формах Mercedes-Benz для проверки эффекта высокоскоростной и высокоточной обработки.
Дополнительные роликовые линейные направляющие могут еще больше повысить общую жесткость станка.Он может одновременно соответствовать требованиям высокой точности, высокой скорости и высокой жесткости, а эффективная нагрузка при обработке увеличивается.
Высококачественное литье корпуса, продуманная конструкция высокой жесткости.
Линейная направляющая удлиняется для замены внутреннего защитного кронштейна, что устраняет негативное влияние на точность, вызванное высокоскоростным растяжением защитного кожуха.
| Item | unit | VMC640 | VMC850 | VMC1160 | VMC1275 | VMC1370 | VMC1580 | VMC1690 | VMC1890 |
| перемещение по оси X | мм | 600 | 800 | 1100 | 1200 | 1300 | 1500 | 1600 | 1800 |
| перемещение по оси Y | мм | 400 | 500 | 600 | 750 | 700 | 800 | 900 | |
| перемещение по оси Z | мм | 450 | 500 | 600 | 700 | ||||
| Расстояние от центра шпинделя до поверхности колонны | мм | 466 | 550 | 650 | 775 | 750 | 855 | 950 | |
| Размер стола | мм | 700*420 | 1000*500 | 1200*600 | 1300*700 | 1400*700 | 1600*800 | 1800*900 | 2000*900 |
| Макс.загрузка | кг | 350 | 400 | 800 | 1200 | 1400 | 1600 | ||
| Т-образный паз | мм | 4*14*84 | 5*18*90 | 5*18*100 | 7*18*100 | 5*18*110 | 7*22*110 | 5*22*165 | 7*22*125 |
| Расстояние от носика шпинделя до поверхности стола | мм | 150-600 | 120-620 | 120-720 | BT40:100-800 BT50:60-760 | 155-855 | 105-705 | 105-705 | |
| Конус шпинделя | - | BT40 | BT40/50 | BT50 | |||||
| Скорость вращения шпинделя | об/мин | 10000/12000 | 8000/12000 | 8000 | 6000 | ||||
| Шпиндель приводной | - | Ремень/Прямое соединение | |||||||
| Власть | кВт | 5.5/7.5 | 7.5/11 | 11/15 | 15/18.5 | ||||
| Крутящий момент | Нм | 26 | 35.8 | 52.5 | 143 | ||||
| Быстрая скорость (X/Y/Z) | м/мин | 48/48/48 | 36/36/36 | 24/24/24 | 24/24/15 | ||||
| Резка (X/Y/Z) | м/мин | 10/10/10 | 1-10000 | ||||||
| Крутящий момент (X/Y/Z) | Нм | 8/8/12 | 22/22/22 | 22/22/30 | 40/40/40 | ||||
| Инструментальный магазин | шт. | 24 | |||||||
| Длина инструмента | мм | 300 | 300/350 | 300 | |||||
| Вес инструмента | кг | 8 | 8/15 | 18 | |||||
| Точность позиционирования | мм | 0.005/300 | ±0.005 | ±0.008 | |||||
| Повторяемость | мм | 0.003/300 | ±0.003 | ±0.005 | |||||
| Давление воздуха | Кгс/см² | 6 | |||||||
| Источник питания | КАВ | 16 | 20 | 25 | 30 | ||||
| Покрыть территорию | мм | 1850*2000 | 2800*2300 | 3100*2350 | 3400*2800 | 3200*2540 | 3900*2740 | 4450*3395 | 5500*3395 |
| Масса | КГ | 4500 | 5100 | 7100 | 8800 | 11000 | 13500 | 14000 | 15000 |
